合金和杂质元素对镁合金耐蚀性有显著影响。纯镁中含有许多有害杂质，如Fe、Ni.Cu.Co等。Fe不能固溶于镁中，只能以游离态分布在晶界，从而降低镁合金的抗蚀性。当Fe含量大于0.016%（质量分数）时，镁合金的腐蚀速率急剧增加。Ni.Cu在镁中的溶解度很低，常与镁形成金属间化合物MANi.MeCu等，呈网状分布在晶界上，降低抗蚀性。当Ni含量大于0.016%（质量分数）、Cu含量大于0.15%（质量分数）时，镁合金腐蚀速率显著增加。因此，必须严格控制Fe、Ni和Cu含量。为了防止熔炼时镍的增加，必须使用低镍不锈钢制造的熔炼工具和设备。根据不同元素对镁合金腐蚀性能的影响，合金元素大致可以分为三类：第一类是含量低于5%（质量分数）时对腐蚀速率影响不大的元素，如Al.Mn，Na，S、Zr、Ce.Fr、Y等；第二类是使腐蚀速率稍有提高的元素，如Zn、Ca.Ca、Ag等；第三类是使腐蚀速率显著提高的元素，如前面提到的Ni，Fe、Co等。镁合金的腐蚀速率与合金元素质量分数之间存在如下的关系：
腐蚀速率≈0.04Mg-0.54Al-0.16Zn-2.06Mn+0.24Si+ 28Fe+ 121.5Ni+ 11.7Cu

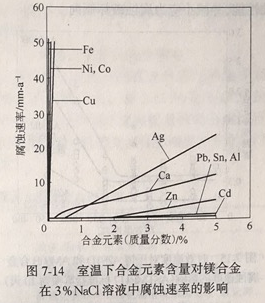

常见元素对镁腐蚀速率的影响如图7-14所示，Fe、Ni、Co.Cu、Ag.Ca和Zn等的影响比较大，而Al、Ssn等的影响很小。采用提高纯度的方法，即将有害杂质Fe、Ni、Cu.Co等元素的含量降低到临界值以下可以提高镁合金的抗蚀性。目前采用高纯度电解镁制备的镁合金的抗蚀性有大幅度提高，如AZ91E合金在盐雾实验中的耐腐蚀性大约是AZ91C的100倍，甚至超过了压铸铝合金A380

影响镁及镁合金耐蚀性的因素很对，其主要因素有：镁及镁合金的纯净度、合金元素的种类与含量、热处理工艺、材料的组织结构与形态及所处环境等。上面篇章主要讲的是合金元素与耐腐蚀性之间的关系，后面我们会针对其他因素为大家一一讲解，方便大家学习参考！
