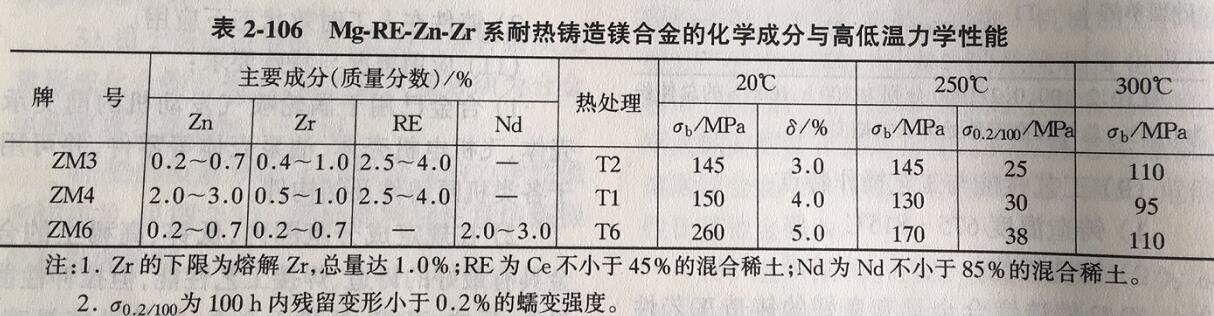

ZM3镁合金化学成分与高低温力学性能见下表：

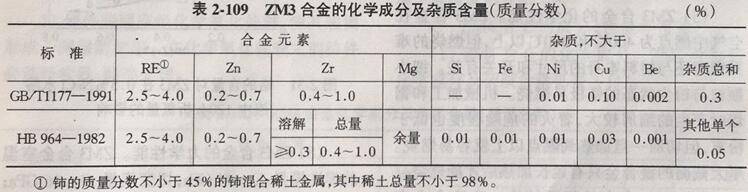

（1）ZM3合金化学成分。ZM3合金的化学成分及杂质含量见表2-109

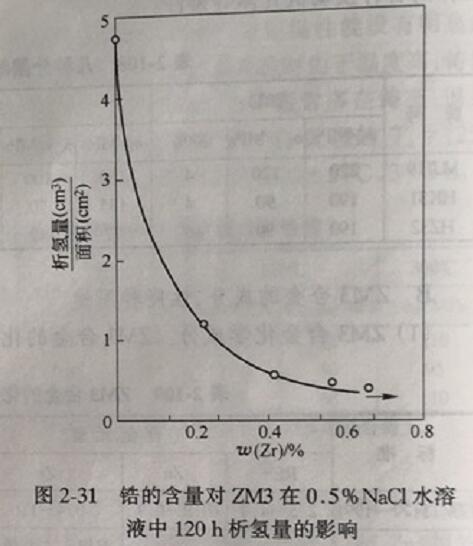

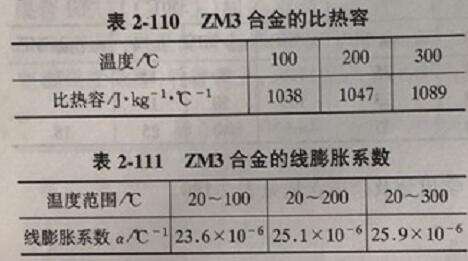

（2）ZM3合金的热处理制度。ZM3合金通常为铸态，热处理制度主要是退火，退火制度是（325±5）℃保温3~5h，空冷。（3）ZM3合金的熔炼与铸造工艺：1）合金的熔炼在焊接的低碳钢堆埚中进行。含锆合金的熔炼工艺不同于含铝的镁合金，应和浇注在同一堆埚内进行，转注到另一堆埚进行浇注的方法会使锆含量损失。合金熔炼在熔剂覆盖中进行，这种熔剂由氯化物、氟化物所组成。合金化过程中应避免将稀土金属在液面上空气中升至高温，应避免将稀土金属移出液面使其氧化而烧损。锌的烧损可忽略不计，而稀土的烧损则视熔铸操作情况而变，一般为10%-15%，锆以锆的质量分数大于25%的镁一锆中间合金形式加入。精炼期间在金属液面撒以不含氯化镁的特种熔剂。因普通熔剂中的氯化镁会与稀土金属化合，形成稀土氯化物从金属液中沉淀出来，使稀土损失。浇注前静置15-20 min，让熔剂与金属分离和不溶化合物沉淀。然后降至要求的温度浇铸铸件。坩埚底部必须剩留15%~20%合金熔液，以免将坩埚底部的渣泥、熔剂和不溶告等浇入铸型。
