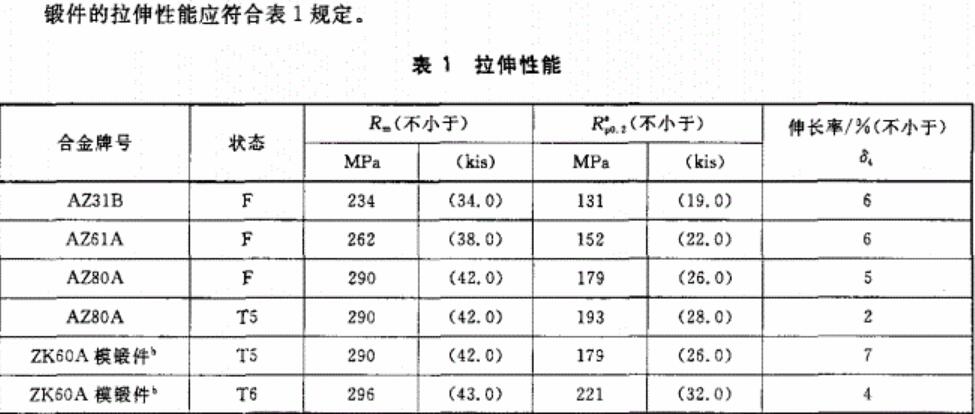

镁合金锻件室温力学性能参考国标GB/T 26637-2011
2019-12-07 09:45 浏览：次
镁合金锻件以其优异的性能，越来越受大家的关注，其产品也多得到国企军工单位青睐，镁合金锻件得益锻压多面受力，晶粒细小，性能均衡，但其缺点也明细：较挤压轧制来说，其生产效率不高，多用于少量需求定做，量小通常决定了其产品定价也较挤压工艺生产的要高出许多，对于客户来说的话，能用挤压轧制的，我们是建议采用挤压轧制的，毕竟优惠便宜，但是对于有些规格来说，比方厚板，100mm及以上的，如果是采用铸造挤压轧制的话，其变形量不够，晶粒粗大,力学性能不强，不建议大家选购，这里迈格镁业小编建议大家厚板采购的时候，多多关注镁合金锻件
如果大家对于镁合金锻件还有什么不明白的地方，可以来电咨询我们，迈格镁业热忱欢迎大家的来电采购咨询！
如果大家对于镁合金锻件还有什么不明白的地方，可以来电咨询我们，迈格镁业热忱欢迎大家的来电采购咨询！
相关推荐
-
锻造镁合金有哪些优点？
有些采购镁合金的朋友反映，为什么同样的材质规格镁合金材料，价格为什么会有很大的差异了？价格上有差异，可以说明同样材质的材料，还是有点区别
10-30
2020 -
铸造镁合金室温力学性能参考国标GB/T 1177-2018
以下为参考国标GB/T 1177-2018 由迈格镁业小编整理的铸造镁合金室温力学性能表，相较市面常用的AZ31B等镁铝锌变形镁合金，其强度比不也并不低多少，铸造
12-07
2019 -
M2M镁合金板材室温力学性能
M2M镁合金为含锰镁合金，其国内老牌号为MB1镁合金即1号变形镁合金，成品多为0.8-70mm，多为轧制成型，厚度70mm以上可采用锻造加工，其延伸率较低为4-6%，
12-07
2019
